Diese Liste wurde immer wieder angefragt, hier ist sie endlich! Dabei stehen auch Preise und Hersteller, die zu Zeiten des Baus (im Jahr 2012) noch aktuell waren.
Ich veröffentliche absichtlich keinerlei Links, da sich diese genau wie Verfügbarkeiten laufend ändern. Bitte einfach bei den angegebenen Herstellern suchen, falls sie dort nicht erhältlich sind, einfach eine Suchmaschine befragen ;-).

plastikschnitzer_banner

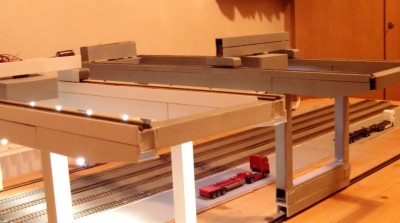

Grundgestell

Baumaterial Plastikprofile (aus dem Baumarkt):
O 19,5×19,5 mm (Rahmen)
U 23,5 mm (Verkleidung)
Flachprofil diverse Breiten zugeschnitten
1 40′ Container als Technikkasten am Rahmen 4 €
+ mehrere Breiten für verschiedene kleinere Abschnitte wie z.B. die Katze.
= ca. 60 € für Plastik
Kato N-Fahrgestelle (von Conrad) : 6 Stück a 20 € (2x Katze, 4x Fahrgestell Kran)
2 Minitrix Flexgleise für die Katze: 16 €

thumbnail4

RC-Technik

Fahrregler ER 100 (1:87 Modellbau) : 4 Stück a 10 €
Leistungsschalter für die Magnete : 14 €
RC Sender und Empfänger (2 Empfänger, einer in der Katze, einer im Grundgestell): 70 € (hier kann man auch deutlich mehr ausgeben)

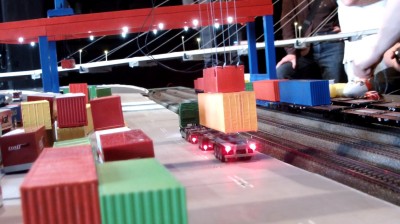

Spreader

Besteht im Rahmen aus einem 20′-Container: 2 €
Elektromagnet ITS-MS-2520 (Conrad) : 2 Stück a 10 €
4 Kugellager und 1,5 mm Federstahldraht als Achse (im Spreader): 6 €

thumbnail2

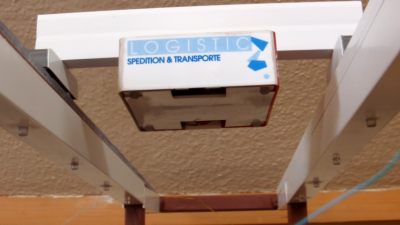

Mechanik Katze

Das Maschinenhaus samt Mechanik zum Drehen, Seilzügen und Spreader bestehen aus:
2 geschlachteten LKW-Modellen + ein 20′ Container : 3 € (Flohmarkt) -> Kann auch aus beliebigen Plastikprofilen gebaut werden. Ist nur ein Beispiel für die Art von Recycling, wie sie permanent im Rahmen des Projekts betrieben wird.
1 Servo (umgebaut auf 360°) um das Maschinenhaus zu drehen: 5 €
Da der Servo zu schnell dreht, haben wir den Servoantrieb geschlachtet und noch einem Getriebemotor von Mikroantriebe.de vorgeschaltet um das Maschinenhaus an der Katze auch sanft und laaangsam zu drehen:18 €

2

Seiltrommel im Maschinenhaus

einem Mabuchi-Motor mit Zahnrad: 5 €
3mm Messingrohr: 2 €
8 Fischertechnik-Seilrollen und 4 Fischertechnik-Rollenlager: 5 €
Garn und dünne Decoder-Litze: 3 €

Terminal
2 Minitrix Flexgleise fürs Terminal: 16 €

Elektronik
Elektronik (Spannungregler, Stützelkos, Dioden, LEDs): ca. 20 €
Buchsen- und Stiftleisten für die Anschlüsse: ca. 5 €
Kabel: 5 €

Lackierung
15 € für Farbe.

=================================

Summe: ca. 450 € (Stand 2012)

=================================
Und natürlich eine sehr gut sortierten Bastel- und Werkzeugkiste: teuer

Spaß beim Basteln und Lerneffekte dabei: unbezahlbar!
